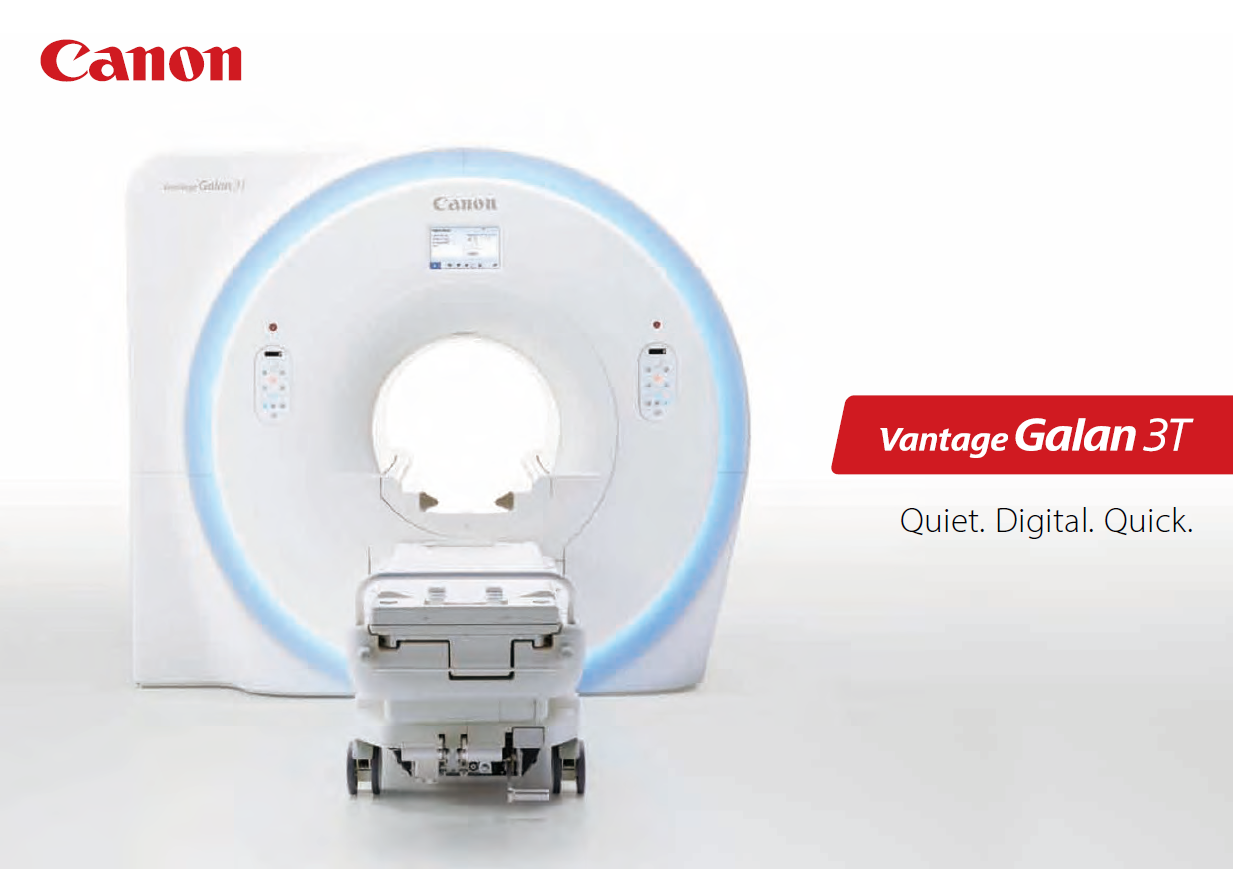

Doskonała ergonomia pracy, najwyższej jakości obrazy oraz wyjątkowy komfort pacjenta – tymi cechami można opisać system Vantage Galan™ 3T od Canon Medical Systems.
Vantage Galan™ 3T został zaprojektowany tak, aby dostarczyć użytkownikom unikalne narzędzia diagnostyczne przy jednoczesnym zapewnieniu najwyższego komfortu badań dla pacjentów.
NIEZWYKŁA INTELIGENCJA DLA DOSKONAŁEJ JAKOŚCI OBRAZU – AiCE™
Zaawansowany silnik rekonstrukcyjny Advanced intelligent Clear-IQ Engine (AiCE™) inteligentnie usuwa szum z obrazów powodując nawet 3,2-krotny wzrost SNR umożliwiając dzięki temu uzyskanie obrazów na systemie Vantage Galan™ 3T o jakości porównywalnej z systemami o natężeniu pola magnetycznego 9.4T. Wyraziste, przejrzyste i kontrastowe obrazy uzyskane przy wykorzystaniu sztucznych głębokich konwolucyjnych sieci neuronowych (DCNN) po raz pierwszy w historii MRI pozwalają „widzieć” przez szum.
NAJWAŻNIEJSZE CECHY SYSTEMU:
- Natężenie pola magnetycznego: 3T
- Średnica otworu gantry: 71 cm
- System gradientowy: 45 mT/m, 200 T/m/s*
- Stół pacjenta o nośności: 254 kg
- Zakres skanowania: 205 cm
- Doskonała jednorodność pola magnetycznego:
- Najkrótszy magnes w swojej klasie : tylko 163 cm
- Cylindryczny obszar jednorodności Conform™ zapewniający pole widzenia 55 cm x 55 cm
- Najnowocześniejsze rozwiązania dla wyjątkowej szybkości i doskonałej jakości obrazu: AiCE™, Compressed SPEEDER™, EasyTech
- Obrazowanie bez kontrastu: kompletny pakiet technik do badań naczyniowych bez użycia środka kontrastowego w każdej anatomii
- Niezwykle energooszczędny: Eco MODE
- Zero helium boil-off
*opcjonalnie 33/200
Technologia SATURN
Unikalna technologia SATURN zapewnia doskonałą jakość obrazu poprzez wyższą stabilność i precyzyjną kontrolę częstotliwości.
W porównaniu do konwencjonalnych rozwiązań, proces formowania cewki gradientowej pod wysokim ciśnieniem wykorzystany w technologii Saturn powoduje zmniejszenie wibracji cewki (rozmycia geometrycznego) i dzięki temu zapewnia bardziej wyraziste obrazy i bardziej precyzyjną kontrolę fazy, podczas gdy specjalna izolacja termiczna o dwukrotnie wyższej skuteczności utrzymuje temperaturę shimu pasywnego na niskim poziomie stabilizując obraz w dłuższym okresie czasu.
PURE RF Tx
Adaptacyjna metoda redukcji zakłóceń PURERF Rx, korzysta z własnego algorytmu do redukcji szumu elektronicznego u źródła jakim jest cewka RF a niezależny zespół przetworników ADC wewnątrz gantry pozwala na digitalizację każdego ze 128 kanałów RF.
W rezultacie uzyskiwany jest wzrost SNR do 38% co ma znaczący wpływ na jakość obrazu.
PURE RF Rx
Adaptacyjna metoda redukcji zakłóceń PURERF Rx, korzysta z własnego algorytmu do redukcji szumu elektronicznego u źródła jakim jest cewka RF a niezależny zespół przetworników ADC wewnątrz gantry pozwala na digitalizację każdego ze 128 kanałów RF.
W rezultacie uzyskiwany jest wzrost SNR do 38% co ma znaczący wpływ na jakość obrazu.
PURE GRADIENT
System gradientowy Saturn 45 mT/m i 200 T/m/s o precyzyjnej cyfrowej kontroli kształtu impulsów gradientowych zapewnia wyższy SNR, dając możliwość obrazowania wysokiej rozdzielczości w zaawansowanych badaniach MR typu badania serca, badania neurologiczne czy angiografia.
MULTI-PHASE TRANSMISSION
Vantage Galan™ 3T jest standardowo wyposażony w 2-kanałowy wzmacniacz RF z 4 punktami transmisji dla poprawy jednorodności pola B1.
Technologia Multi-phase Transmisison pozwala na efektywną redukcję wpływu efektu dielektrycznego, spowodowanego niejednorodną transmisją RF na obraz MRI.
CEWKI ATLAS SPEEDER™ – ZAPROJEKTOWANE DLA SZYBKOŚCI I WYGODY
W mitologii greckiej „Atlas” oznacza bóstwo podtrzymujące niebiosa, symbolizując zaufanie i potęgę. Słowo „Atlas” oznacza również mapę prowadzącą żeglarzy.
Technologia Canon Atlas SPEEDER™ oznacza połączenie danych diagnostycznych w precyzyjną mapę, szczegółową i jednocześnie pokazującą szeroki obszar. Wychodząc od stałej najwyższej jakości obrazu aż do cech przyjaznych pacjentom, cewki Atlas SPEEDER™ rozszerzają możli wości diagnostyczne obrazowania MRI.
Vantage Galan™ 3T może być wyposażony w cewki dedykowane oraz uniwersalne 16-elementowe cewki elastyczne o wysokiej szybkości i jakości obrazowania.
Sprawdzona konstrukcja i niezawodność cewek powodują, że pozycjonowanie pacjenta na systemie Vantage Galan™ 3T jest łatwe, szybkie i może być wykonane w jednym kroku.
Aż 7 portów przyłączeniowych cewek RF zlokalizowanych na obu końcach stołu daje swobodę w przygotowaniu pacjenta do badania, pozwalając na wykonywanie większości badań metodą „feet-first”.
16-elementowa cewka Body o zwiększonej elastyczności
32-elementowa wysokiej jakości
cewka do badań neurologicznych
z możliwością pochylania („tilt„)
i montażu lusterka
16-elementowa cewka
nadawczo-odbiorcza
o doskonałym SNR
do badań kolana
16-elementowa cewka
do badań stawu skokowego
i stopy z możliwością
regulacji konta
ECO Mode
Vantage Galan™ 3T posiada zaimplementowane zaawansowane rozwiązania powodujące zmniejszenie zużycia energii pobieranej przez urządzenie w czasie, gdy nie jest wykonywane skanowanie, dzięki czemu pozostaje najbardziej energooszczędnym systemem MRI w swojej klasie.*
*dla wersji z systemem gradientowym 45/200 wymagana moc przyłączeniowa to jedynie 90 kVA
ECO Table
Tryb niskiego poboru energii ECO Table jest aktywowany automatycznie po obniżeniu stołu do pozycji wyjściowej (fizycznie lub przy konsoli operatora), przy odłączeniu stołu lub zakończeniu badania.
PLANOWANIE RADIOTERAPII Z VANTAGE GALAN™ 3T
W Canon Medical Systems rozumiemy, że dokładne określenie pozycji i wielkości nowotworu przy jednoczesnym oszczędzeniu zdrowych tkanek jest kluczowe w leczeniu onkologicznym.
Nasi partnerzy:
- LAP Laser – światowy lider systemów laserowych do pozycjonowania pacjentów w MR
- CIVCO Radiotherapy – producent wysokiej jakości innowacyjnych rozwiązań dla potrzeb radioterapii tj. akcesoriów do pozycjonowania i unieruchamiania pacjenta
- Mirada Medical RTx – aplikacja do konturowania i wstępnego planowania z wykorzystaniem fuzji MR-CT, dostępna w środowisku post-processingowym VITREA.
